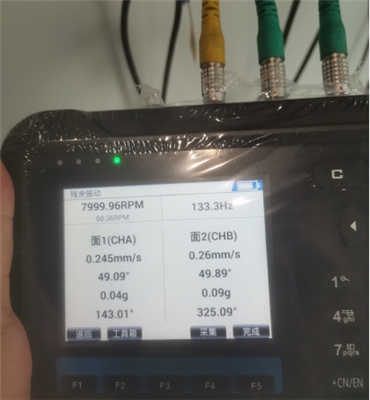

A rezgéselemzők alapjai

A rezgéselemzők általában piezoelektromosak, és nagyjából két szerkezeti formája van: ①kompressziós típus; ②nyíró típusú, a rezgéselemző elve a kvarckristály és a mesterségesen polarizált kerámia (PZT) piezoelektromos hatásának használata. tervezett. Ha egy kvarckristályt vagy mesterségesen polarizált kerámiát mechanikai igénybevételnek teszünk ki, annak felületén töltések keletkeznek, és a keletkező töltéssűrűség szorosan lineáris összefüggésben van az alkalmazott mechanikai igénybevétellel. Ugyanakkor a mechanikai igénybevétel arányos a gyorsulás értékével egy bizonyos érzékeny tömeg mellett. Bizonyos körülmények között a piezoelektromos kristály által keltett töltés arányos az érezhető gyorsulási értékkel.

A keletkezett töltést a töltéserősítő és egyéb műveletek dolgozzák fel, a kimenet pedig a számunkra szükséges adat. Q=dij·F=dij·ma A képletben: Q- a piezoelektromos kristály által leadott töltés, dij- a másodrendű- piezoelektromosság a piezoelektromos kristály Tensor, m-gyorsulás érzékeny tömege, a- rezgésgyorsulás értéke. A vibrométer piezoelektromos gyorsulásmérője elviseli az egység rezgésgyorsulási értékének kimenő töltését, amit töltésérzékenységének nevezünk, mértékegysége pC/ms-2 vagy pC/g (1g=9). 8 ms-2). A vibrométer piezoelektromos gyorsulásmérője lényegében egy töltésforrással és egy kondenzátorral egyenértékű. Az ekvivalens áramkör egyszerűsítése után a gyorsulásmérő feszültségérzékenysége Sv=SQ/CaSv--ra, a gyorsulásmérő feszültségérzékenysége pedig mV /ms-2SQ-gyorsulásmérő töltésérzékenységére, Gyorsulásmérő piezoelektromos sebességérzékelő pC/ms-2Ca-kapacitás vibrométere, ez egy piezoelektromos sebességérzékelő integráló áramkör hozzáadásával a piezoelektromos gyorsulásérzékelőhöz, gyorsulási jel hozzáadásával Integráljon egy pontot, megkaphatja a rezgés sebességértékét!
